테슬라 모델Y(22년 9월 인수) 데이터 모듈 교체하기

대략 2021년 11월 이후에 제조된 차량의 경우 센터콘솔 USB 포트는 충전만 가능하다.

센터콘솔 전면 수납함 안에 있다.(아래 그림 참조) 이 포트는 데이터 전송은 불가능하다.

즉 데이터 전송 기능을 빼버렸다.

아래는 테슬라 홈페이지 매뉴얼에서 캡처한 이미지이다.

데이터 전송이 불가능하며 오직 충전만 가능한 센터콘솔 USB 포트

데이터 전송이 가능한 USB 포트는 글로브박스 내부에 USB-A 포트 하나밖에 없으며

블랙박스와 센트리 영상 저장용으로 사용된다.

대부분의 사용자들은 이런 구성에 불편함을 느끼지 않는다.



USB 메모리에 음원 파일을 담아서 듣거나

게임패드 연결에 불편함이 있을 뿐이다.



데이터 전송이 가능한 포트가 하나밖에 없으니

허브를 연결하여 확장을 하면 된다.



음악 파일 재생을 위해서는

허브를 사용하여 USB 메모리나 SSD를 추가 장착하거나

하나의 SSD를 파티션 해서 블랙박스와 음악을 따로 저장하면 된다(폴더로 분리하면 안 되고 파티션해야 한다).



이럴 경우 글로브박스를 열고 그 안에 있는 포트를 찾아 연결하고 빼고 하는 게 귀찮아지고 뭔가 구성도 깔끔하지 않다.

그래서

위의 그림에 있는 센터콘솔 쪽 USB 포트에서

데이터 전송이 가능하도록 데이터 모듈을 교체하였다.



알리에서 구매한 모듈이다. "데이터 리커버리 모듈"이라 표기되어 있다.

테슬라에서 빼놓은 기능을 다시 복구하는 장치이기에 recovery라는 단어를 사용한듯하다.



구성품

모듈을 꺼내기 위해 센터콘솔 수납함 내부의 벽(내장재)을 뜯어야 한다.



교체코자 하는 모듈이 이 벽에 붙어 있다. 모듈을 꺼내는 작업이다.

구성품에 포함된 렌치를 이용하여 아랫부분 양쪽을 들어야 한다.

간단하게 분리가 되지는 않는다.

분리되는 순간 뭔가 부러지는 듯한 소리가 나서 당황했으나 문제는 없었다.

제공된 프라스틱 도구는 약해서 무용지물이다.

고정된 부분이 위쪽에 3개 아래쪽에2개이다(붉은 표시). 이 부분을 대략 염두해 두고 헤라나 렌치를 사용하여 제껴야 한다.

순정 데이터모듈

반대 쪽의 고정되는 부분을 빨간색 마크로 표시하였다. 이렇게 5군데가 고정이 된다.

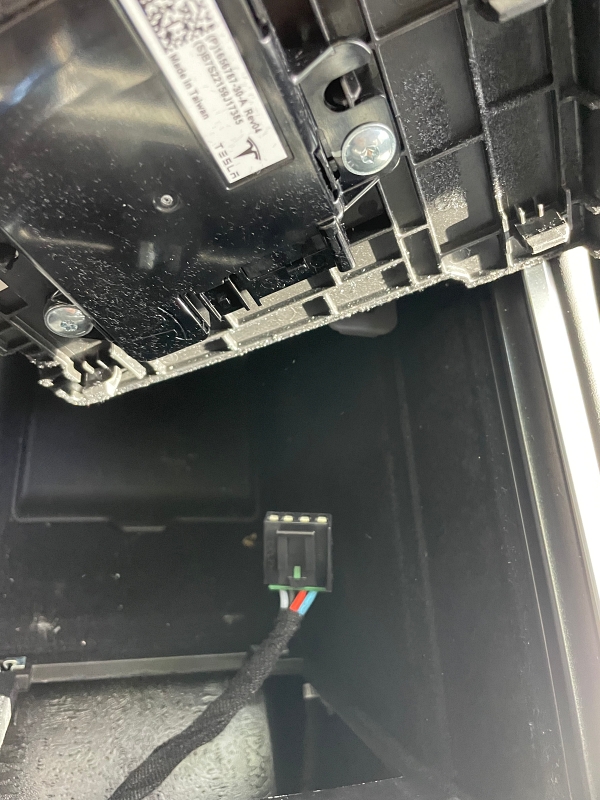

이제 순정 모듈의 전원선을 제거하고 나사를 풀어서 알리 모듈로 교체한다.



전원선을 제거한다.





이 차량(22년 9월중순 인도)보다 좀더 일찍 제조된 차량에서는 데이터 케이블이 전원선과 같이 테이프로 감겨 있다고 한다.

그럴 경우 별도의 케이블 포설이 필요하지 않고 바로 연결해서 사용하면 된다.



좌측 : 순정, 우측 : 알리 제품

순정과 알리 제품의 외형 비교 사진이다.

순정을 떼어 내고 새 모듈로 교체한다.

데이터 케이블이 깔려 있지 않으므로 포설 작업을 한다. 제공된 케이블을 사용한다.

글로브박스 아래 리벳을 제공된 툴로 제거한다.

뜯어 낸다

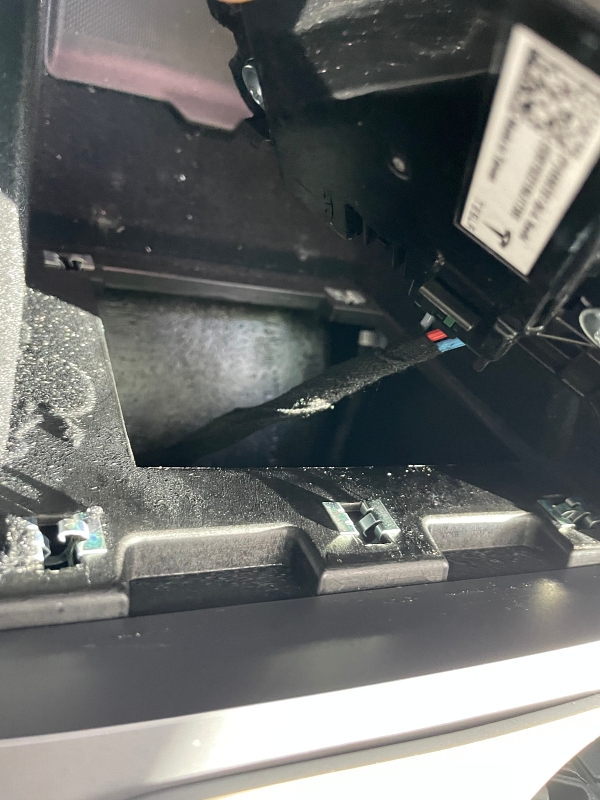

연결된 두곳의 케이블을 제거한다. 스피커와 풋램프에 연결된 선을 제거하여 분리한다.

위 사진의 비워 있는 슬롯에 데이터 케이블을 연결하면 된다.(우측 상단 붉은 화살표)







조수석 측면 내장재를 뜯어낸다. 오른쪽 상단부부터 제끼면 된다.

에어컨 필터를 교체해 본 경험이 있으면 쉽게 할 수 있다.

분리하면 아래와 같이 된다.

글로브박스쪽에서 데이터 케이블을 연결한 다음

아래쪽으로 반대쪽 선을 가지고 내려온다.

시트 쪽 철제 프레임 부근에서 위로 올려준다.

왼손은 콘솔 수납함에서 받아주고 오른손을 밀어주면 쉽게 작업할 수 있다.

데이터 케이블을 콘솔 수납함으로 빼낸다.

새로 산 모듈에 연결한다.



연결이 완료되었고

조립하기 전에 테스트를 한다

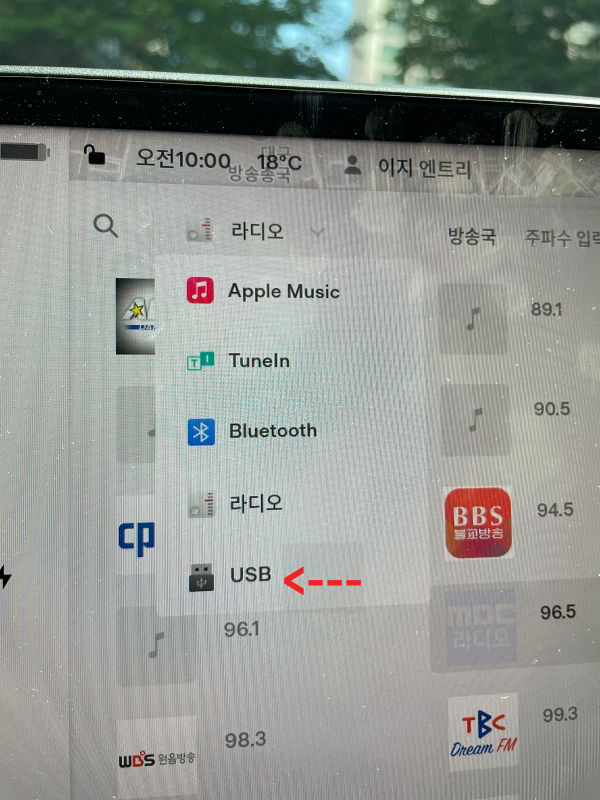

USB 메모리를 꽂았을 때 위의 사진과 같이 모니터에 USB가 표시되면 제대로 동작하는 것이다.(붉은색 화살표)



동작을 확인 후 뜯어낸 것들을 복구한다.

역순으로 하면 되는데

주의할 것 하나가 있다.

글로브박스 하단 내장재를 조립할 때

그냥 플라스틱 리벳 끼우고 탕탕 치면 안된다.

아래 사진에 보이는 2개의 튀어나온 부분 사이에 끼우고 조립해야 한다.

사진의 아래 부분의 플라스틱 상단이 위의 튀어나온 2개 사이에 들어가서 걸치도록 한다음 리벳을 체결하고 마무리한다.
